Programator Regulatorów Jeti - Advance Pro

Indeks: 8595245909574

Stan: Nowy produkt

2 Przedmiot Przedmioty

Ostatnie egzemplarze!

Drukuj

Więcej informacji

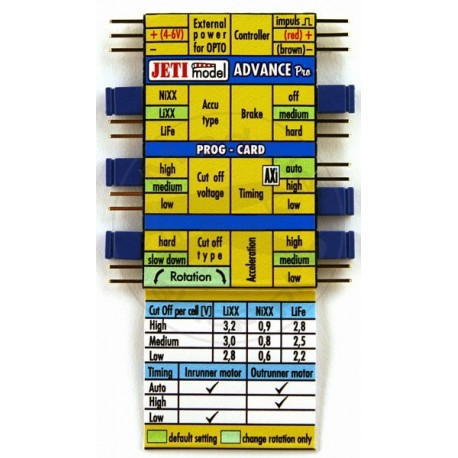

ADVANCE PRO PROG CARDProgramator regulatorów JETI z serii ADVANCE Pro oraz ADVANCE Plus. Za pomocą tej karty można szybko i bezbłędnie ustawić parametry pracy regulatora. Parametry możliwe do ustawienia w regulatorach serii ADVANCE PRO :

Brake off - hamulec wyłączony
Brake medium - hamulec włączony, średnia siła hamowania (dostosowana do napędów z przekładniami)
Brake Hard - hamulec włączony, wysoka siła hamowania
Timing low - kąt wyprzedzenia fazy dla silników 2,4,6,8 polowych.
Timing hard - kąt wyprzedzania fazy dla silników 10 i więcej polowych.
Timing auto - automatyczny timing (tryb dostosowany do wszystkich typów silników)
Acceleration high - szybkie przyspieszanie i spowalnianie obrotów silnika
Acceleration medium - średnio-szybkie przyspieszanie i spowalnianie obrotów silnika
Acceleration slow - powolne przyspieszanie i spowalnianie obrotów silnika
ACCU NiCd – wybór akumulatorów zasilających typu NiCd lub NiMh
ACUU Lixx - wybór akumulatorów zasilających typu Li-pol lub Li-ion
ACCU LiFE - wybór akumulatorów lotniczych typu LiFE
Cut off voltage high - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,9 V na celę dla aku typu NiCd/NiMh, 3,2V dla Li-Ion/Li-Pol i 2,8V dla LiFE
Cut off voltage medium - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,8 V na celę dla aku typu NiCd/NiMh, 3,0V dla Li-Ion/Li-Pol i 2,5V dla LiFE
Cut off voltage low - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,6 V na celę dla aku typu NiCd/NiMh, 2,8V dla Li-Ion/Li-Pol i 2,2V dla LiFE
Cut off hard - gwałtowne zatrzymanie pracy silnika przy spadku napięcia do poziomu ustalonego powyższą funcją Cut off
Cut off slow down - silnik powoli wytraca obroty po spadku napięcia do poziomu ustalonego przez Cut off
Rotation - zmiana kierunku obrotów silnika. Kiedy podczas podłączania regulatora do karty programującej, zworka ustawiona jest na pozycji Rotation, urządzenie zmienia jedynie kierunek obrotów silnika i nie programuje innych parametrów. Gdy kierunek obrotów silnika jest już ustawiony, odłączamy regulator, zmieniamy zworkę na odpowiednie ustawienie Cut off Type i programujemy resztę ustawień już z odwróconym kierunkiem obrotów silnika.

Parametry możliwe do ustawienia w regulatorach serii ADVANCE Plus – PROG CARD:

Brake on - hamulec włączony
Brake off - hamulec wyłączony
Timing low - kąt wyprzedzenia fazy dla silników 2,4,6,8 polowych.
Timing high - kąt wyprzedzania fazy dla silników 10 i więcej polowych.
Throttle curve linear - liniowa kontrola obrotów silnika (wychylenie manetki gazu do 50 % odpowiada wzrostowi obrotów silnika o 50%)
Throttle curve logarythm - logarytmiczna kontrola obrotów silnika (wychylenie manetki gazu do 50 % odpowiada wzrostowi obrotów silnika o 80%)
ACCU NiCd – wybór akumulatorów zasilających typu NiCd lub NiMh
ACUU Lixx - wybór akumulatorów zasilających typu Li-pol lub Li-ion
Cut off voltage high - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,9 V na celę dla aku typu NiCd/NiMh i 3V dla Li-Ion/Li-Pol
Cut off voltage low - ustawienie odcięcia napięcia silnika ( CUT OFF ) na poziomie 0,7 V na celę dla aku typu NiCd/NiMh i 2,7V dla Li-Ion/Li-Pol.
Cut off hard - gwałtowne zatrzymanie pracy silnika przy spadku napięcia do poziomu ustalonego powyższą funcją Cut off
Cut off slow down - silnik powoli wytraca obroty po spadku napięcia do poziomu ustalonego przez Cut off

Programowania regulatora (uwaga ! kolejność jest ważna) :

regulator ADVANCE PLUS połączyć z silnikiem.
podłączyć do regulatora pakiet zasilający (tylko regulatory z BEC)
ustawić zworki na karcie w żądanym położeniu
podłączyć wtyczkę regulatora do gniazda oznaczonego "controller"
podłączyć pakiet zasilający 4,8V do gniazda „External power for OPTO#8221; (TYLKO DLA REGULATORA OPTO)
Po właściwym podłączeniu wtyczki regulatora będzie słyszalny sygnał dźwiękowy w odstępie 1-3 sekund po podłączeniu.
odłączyć kartę.
Regulator zapamiętał ustawienia.
